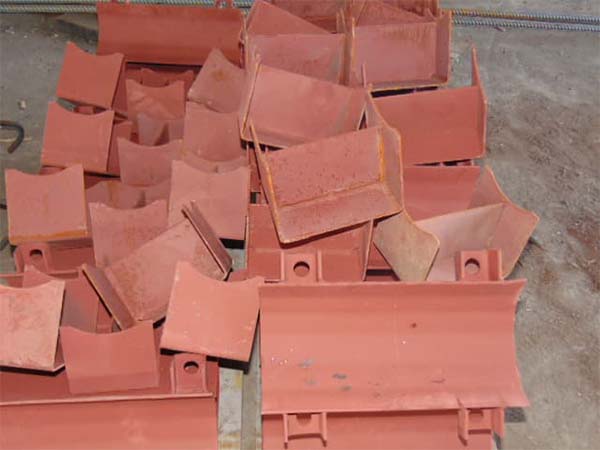

Опоры бугельные - это разновидность опор с повышенными требованиями к рабочим нагрузкам. Бугельные опоры изготавливаются в соответствии с Сериями 5.903-13 в. 8-95 и 4.903-10 в.4.
Бугель представляет из себя усиленный хомут, который состоит из двух полуобечаек стянутых болтами или шпильками, и установленным на сварной корпус. Конструкция бугельной опоры воспринимает нагрузки во много раз превышающие нагрузки аналогичных подвижных или неподвижных хомутовых опор.
Чертеж опоры неподвижной бугельной
Техническая документация
Скачать Серию 5.903-13 выпуск 7-95
Цены на опоры неподвижные бугельные хомутовые с корпусом ТС-671.00.00
№ |
Наименование |
Дн |
Осевая сила Q, кН (mc) |
Боковая сила |
Вертикальная сила Р, кН (mc) |
Н1 |
В1 |
Масса изделия, кг |
Стоимость за ед., руб.* |
| Т, кН (mc) | |||||||||
| 1 | ТС-671.00.00 | 377 | 380 (38) | 200 (20) | 37 (3,7) | 290 | 480 | 34 | 4 080р. |
| 2 | ТС-671.00.00 - 01 | 380 (38) | 200 (20) | 37 (3,7) | 340 | 480 | 37,4 | 4 490р. | |
| 3 | ТС-671.00.00 - 02 | 380 (38) | 200 (20) | 37 (3,7) | 390 | 480 | 40,8 | 4 900р. | |
| 4 | ТС-671.00.00 - 03 | 426 | 350 (35) | 200 (20) | 45 (4,5) | 315 | 540 | 45,4 | 5 450р. |
| 5 | ТС-671.00.00 - 04 | 350 (35) | 200 (20) | 45 (4,5) | 365 | 540 | 49 | 5 880р. | |
| 6 | ТС-671.00.00 - 05 | 350 (35) | 200 (20) | 45 (4,5) | 415 | 540 | 52,4 | 6 130р. | |
| 7 | ТС-671.00.00 - 06 | 530 | 400 (40) | 250 (25) | 50 (5,0) | 365 | 640 | 62,98 | 7 370р. |
| 8 | ТС-671.00.00 - 07 | 400 (40) | 250 (25) | 50 (5,0) | 415 | 640 | 68,38 | 8 000р. | |
| 9 | ТС-671.00.00 - 08 | 400 (40) | 250 (25) | 50 (5,0) | 365 | 640 | 73,88 | 8 650р. | |
| 10 | ТС-671.00.00 - 09 | 630 | 500 (50) | 250 (25) | 66 (6,6) | 415 | 750 | 69,6 | 8 350р. |
| 11 | ТС-671.00.00 - 10 | 500 (50) | 250 (25) | 66 (6,6) | 465 | 750 | 75,3 | 9 040р. | |
| 12 | ТС-671.00.00 - 11 | 500 (50) | 250 (25) | 66 (6,6) | 515 | 750 | 80,8 | 9 700р. | |
| 13 | ТС-671.00.00 - 12 | 720 | 650 (65) | 350 (35) | 84 (8,4) | 460 | 840 | 144,8 | 16 940р. |
| 14 | ТС-671.00.00 - 13 | 650 (65) | 350 (35) | 84 (8,4) | 510 | 840 | 159,4 | 18 650р. | |
| 15 | ТС-671.00.00 - 14 | 650 (65) | 350 (35) | 84 (8,4) | 560 | 840 | 173,7 | 20 330р. | |
| 16 | ТС-671.00.00 - 15 | 820 | 750 (75) | 350 (35) | 105 (10,5) | 510 | 940 | 164,5 | 19 250р. |
| 17 | ТС-671.00.00 - 16 | 750 (75) | 350 (35) | 105 (10,5) | 560 | 940 | 178,8 | 20 920р. | |
| 18 | ТС-671.00.00 - 17 | 750 (75) | 350 (35) | 105 (10,5) | 610 | 940 | 192,5 | 22 530р. | |
| 19 | ТС-671.00.00 - 18 | 920 | 850 (85) | 350 (35) | 130 (13,0) | 560 | 1070 | 199,5 | 23 340р. |
| 20 | ТС-671.00.00 - 19 | 850 (85) | 350 (35) | 130 (13,0) | 610 | 1070 | 213,3 | 24 530р. | |
| 21 | ТС-671.00.00 - 20 | 850 (85) | 350 (35) | 130 (13,0) | 660 | 1070 | 227,1 | 26 120р. | |
| 22 | ТС-671.00.00 - 21 | 1020 | 1000 (100) | 600 (60) | 157 (15,7) | 610 | 1185 | 241,1 | 27 730р. |
| 23 | ТС-671.00.00 - 22 | 1000 (100) | 600 (60) | 157 (15,7) | 660 | 1185 | 258,2 | 29 690р. | |
| 24 | ТС-671.00.00 - 23 | 1000 (100) | 600 (60) | 157 (15,7) | 710 | 1185 | 274,5 | 31 570р. | |
| 25 | ТС-671.00.00 - 24 | 1220 | 1300 (130) | 600 (60) | 220 (22,0) | 710 | 1380 | 298,1 | 34 280р. |
| 26 | ТС-671.00.00 - 25 | 1300 (130) | 600 (60) | 220 (22,0) | 760 | 1380 | 316,4 | 35 750р. | |
| 27 | ТС-671.00.00 - 26 | 1300 (130) | 600 (60) | 220 (22,0) | 810 | 1380 | 334,7 | 37 820р. | |
| 28 | ТС-671.00.00 - 27 | 1420 | 1800 (180) | 600 (60) | 292 (29,2) | 810 | 1590 | 329,2 | 37 200р. |
| 29 | ТС-671.00.00 - 28 | 1800 (180) | 600 (60) | 292 (29,2) | 860 | 1590 | 348 | 39 320р. | |
| 30 | ТС-671.00.00 - 29 | 1800 (180) | 600 (60) | 292 (29,2) | 910 | 1590 | 372,3 | 42 070р. |
Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.
