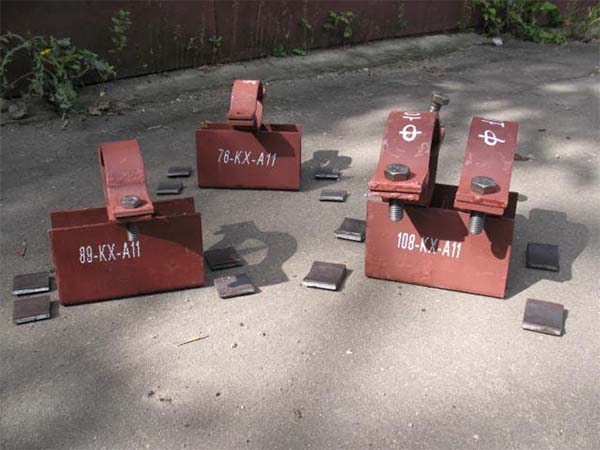

Опоры корпусные хомутовые применяют для крепления трубопроводов различного назначения, при различном наружном диаметре.
Данные опоры используются для крепежа туб, которые изготовлены из низколегированной или углеродистой стали.
Их применяют во время строительства технологических трубопроводов, которые предназначаются для транспортировки веществ, температура которых может колебаться от 0 до +450 градусов по Цельсию, с максимальным давлением до 10 МПа. Минимальная температура окружающей среды может достигать минус 70 градусов по Цельсию.
Опоры корпусные хомутовые, относящиеся к типам КХ-А11 и КХ-А21 от Ду57 до Ду159 могут применяться как в качестве подвижных, так и неподвижных опор, а опоры данного типа до Ду630 – исключительно в качестве подвижных.
Чертеж опоры корпусной хомутовой
Техническая документация
Скачать ОСТ 36-146-88 на опоры КХ
Цены на опоры корпусные хомутовые Тип КХ
Обозначение |
Исполнение |
Размеры болта dxl |
Высота до снования трубопровода Н, мм. |
Масса, кг. |
Стоимость за ед., руб.* |
| 57-КХ-А11 | А11 / АС11 | М12х40 | 100 | 2,1 | 230р. |
| 57-КХ-А12 | А12 / АС12 | 100 | 4,2 | 460р. | |
| 57-КХ-А21 | А21 / АС21 | 150 | 2,5 | 280р. | |
| 57-КХ-А22 | А22 / АС22 | 150 | 5,2 | 570р. | |
| 76-КХ-А11 | А11 / АС11 | 100 | 2,2 | 240р. | |
| 76-КХ-А12 | А12 / АС12 | 100 | 4,3 | 470р. | |
| 76-КХ-А21 | А21 / АС21 | 150 | 2,7 | 300р. | |
| 76-КХ-А22 | А22 / АС22 | 150 | 5,3 | 580р. | |
| 89-КХ-А11 | А11 / АС11 | 100 | 2,2 | 240р. | |
| 89-КХ-А12 | А12 / АС12 | 100 | 4,5 | 500р. | |
| 89-КХ-А21 | А21 / АС21 | 150 | 2,8 | 310р. | |
| 89-КХ-А22 | А22 / АС22 | 150 | 5,5 | 610р. | |
| 108-КХ-А11 | А11 / АС11 | М16х50 | 100 | 5,4 | 600р. |
| 108-КХ-А12 | А12 / АС12 | 100 | 6,9 | 760р. | |
| 108-КХ-А21 | А21 / АС21 | 150 | 6 | 660р. | |
| 108-КХ-А22 | А22 / АС22 | 150 | 8,1 | 890р. | |
| 133-КХ-А11 | А11 / АС11 | 100 | 6,3 | 690р. | |
| 133-КХ-А12 | А12 / АС12 | 100 | 7,8 | 860р. | |
| 133-КХ-А21 | А21 / АС21 | 150 | 6,8 | 750р. | |
| 133-КХ-А22 | А22 / АС22 | 150 | 8,9 | 980р. | |
| 159-КХ-А11 | А11 / АС11 | 100 | 6,9 | 760р. | |
| 159-КХ-А12 | А12 / АС12 | 100 | 8,4 | 920р. | |
| 159-КХ-А21 | А21 / АС21 | 150 | 7,4 | 810р. | |
| 159-КХ-А22 | А22 / АС22 | 150 | 9,5 | 1 050р. | |
| 219-КХ-А11 | А11 / АС11 | М20х60 | 100 | 13,4 | 1 430р. |
| 219-КХ-А12 | А12 / АС12 | 100 | 16,8 | 1 780р. | |
| 219-КХ-А13 | А13 / АС13 | 100 | 21,7 | 2 280р. | |
| 219-КХ-А21 | А21 / АС21 | 150 | 14,1 | 1 510р. | |
| 219-КХ-А22 | А22 / АС22 | 150 | 18 | 1 930р. | |
| 219-КХ-А23 | А23 / АС23 | 150 | 24 | 2 570р. | |
| 273-КХ-А11 | А11 / АС11 | 100 | 15,1 | 1 620р. | |
| 273-КХ-А12 | А12 / АС12 | 100 | 19,6 | 2 100р. | |
| 273-КХ-А13 | А13 / АС13 | 100 | 25,8 | 2 710р. | |
| 273-КХ-А21 | А21 / АС21 | 150 | 15,7 | 1 680р. | |
| 273-КХ-А22 | А22 / АС22 | 150 | 21,5 | 2 260р. | |
| 273-КХ-А23 | А23 / АС23 | 150 | 29,1 | 3 060р. | |
| 325-КХ-А11 | А11 / АС11 | 100 | 17,4 | 1 860р. | |
| 325-КХ-А12 | А12 / АС12 | 100 | 21 | 2 210р. | |
| 325-КХ-А13 | А13 / АС13 | 100 | 26,9 | 2 830р. | |
| 325-КХ-А21 | А21 / АС21 | 150 | 18,3 | 1 960р. | |
| 325-КХ-А22 | А22 / АС22 | 150 | 22,8 | 2 400р. | |
| 325-КХ-А23 | А23 / АС23 | 150 | 30,3 | 3 180р. | |
| 377-КХ-А11 | А11 / АС11 | 100 | 19,1 | 2 050р. | |
| 377-КХ-А12 | А12 / АС12 | 100 | 22,6 | 2 380р. | |
| 377-КХ-А13 | А13 / АС13 | 100 | 28,4 | 2 990р. | |
| 377-КХ-А21 | А21 / АС21 | 150 | 20 | 2 100р. | |
| 377-КХ-А22 | А22 / АС22 | 150 | 24,5 | 2 580р. | |
| 377-КХ-А23 | А23 / АС23 | 150 | 31,6 | 3 320р. | |
| 426-КХ-А11 | А11 / АС11 | 100 | 22,1 | 2 320р. | |
| 426-КХ-А12 | А12 / АС12 | 100 | 27,3 | 2 870р. | |
| 426-КХ-А13 | А13 / АС13 | 100 | 35,8 | 3 760р. | |
| 426-КХ-А21 | А21 / АС21 | 150 | 23,6 | 2 480р. | |
| 426-КХ-А22 | А22 / АС22 | 150 | 30 | 3 150р. | |
| 426-КХ-А23 | А23 / АС23 | 150 | 40,7 | 4 270р. | |
| 530-КХ-А11 | А11 / АС11 | М24х80 | 100 | 36,5 | 3 830р. |
| 530-КХ-А12 | А12 / АС12 | 100 | 43,9 | 4 610р. | |
| 530-КХ-А13 | А13 / АС13 | 100 | 55,3 | 5 810р. | |
| 530-КХ-А21 | А21 / АС21 | 150 | 38,2 | 4 010р. | |
| 530-КХ-А22 | А22 / АС22 | 150 | 47,3 | 4 960р. | |
| 530-КХ-А23 | А23 / АС23 | 150 | 61,1 | 6 410р. | |
| 630-КХ-А11 | А11 / АС11 | 100 | 41 | 4 300р. | |
| 630-КХ-А12 | А12 / АС12 | 100 | 48,1 | 5 050р. | |
| 630-КХ-А13 | А13 / АС13 | 100 | 59,2 | 6 220р. | |
| 630-КХ-А21 | А21 / АС21 | 150 | 42,7 | 4 480р. | |
| 630-КХ-А22 | А22 / АС22 | 150 | 51,4 | 5 400р. | |
| 630-КХ-А23 | А23 / АС23 | 150 | 65 | 6 820р. |
* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.
