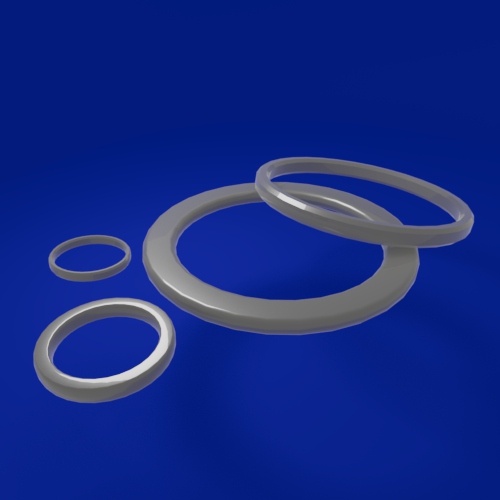

Прокладки по этому стандарту предназначены для фланцевых соединений арматуры и трубопроводов с условным давлением Ру от 6,3 до 16,0 МПа и температуру от -70 до 600 градусов.
Нормативные ссылки
В данном документе используются ссылки на такие стандарты:
- ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионностойкие, жаропрочные и жаростойкие. Марки и технические требования.
- ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стадии. Общие технические условия.
- ГОСТ 11036-75 Сталь сортовая электротехническая нелегированная. Технические условия.
Конструкция и размеры
Прокладки в зависимости от размеров и типов могут быть двух типов:
- Тип 1 – овальное сечение;
- Тип 2 – восьмиугольное сечение.
Металлические уплотнения для фланцевых соединений, чертеж
Характеристики прокладки для фланцев арматуры. Таблица 1
| Размеры в миллиметрах | ||||||
| Проход условный фланца Dy | Давление условное Ру, МПа | D | b | h | R | Масса, кг |
| 15 | 6,3; 10,0; 16,0 | 35 | 8 | 14 | 4,0 | 0,085 |
| 20 | 45 | 0,109 | ||||
| 25 | 50 | 0,121 | ||||
| 32 | 65 | 0,157 | ||||
| 40 | 75 | 0,182 | ||||
| 50 | 6,3; 10,0 | 85 | 11 | 18 | 5,5 | 0,363 |
| 16,0 | 95 | 0,406 | ||||
| 65 | 6,3; 10,0; 16,0 | 110 | 0,470 | |||
| 80 | 6,3; 10,0 | 115 | 0,491 | |||
| 16,0 | 130 | 0,551 | ||||
| 100 | 6,3; 10,0 | 145 | 0,619 | |||
| 16,0 | ||||||
| 125 | 6,3; 10,0 | 175 | 0,747 | |||
| 16,0 | 190 | 0,811 | ||||
| 150 | 6,3; 10,0 | 205 | 0,845 | |||
| 16,0 | 13 | 20 | 6,5 | 1,13 | ||
| 200 | 6,3; 10,0 | 265 | 11 | 18 | 5,5 | |
| 16,0 | 275 | 16 | 22 | 8,0 | 2,02 | |
| 250 | 6,3; 10,0 | 320 | 11 | 18 | 5,5 | 1,37 |
| 16,0 | 330 | 16 | 22 | 8,0 | 2,42 | |
| 300 | 6,3; 10,0 | 375 | 11 | 18 | 5,5 | 1,60 |
| 16,0 | 380 | 22 | 30 | 11 | 4,85 | |
| 350 | 6,3 | 420 | 11 | 18 | 5,5 | 1,79 |
| 10,0 | 16 | 22 | 8,0 | 3,08 | ||
| 16,0 | 22 | 30 | 11 | 5,35 | ||
| 400 | 6,3 | 480 | 11 | 18 | 5,5 | 2,05 |
| 10,0 | 16 | 22 | 8,0 | 3,52 | ||
| 16,0 | 22 | 30 | 11 | 6,12 | ||
Таблица 2
| Размеры в миллиметрах | ||||||
| Проход условный фланца Dy | Давление условное Ру, МПа | D | b | h | h1 | Масса, кг |
| 200 | 16,0 | 275 | 16 | 22 | 10 | 2,02 |
| 250 | 330 | 2,42 | ||||
| 300 | 10,0 | 375 | 11 | 18 | 8 | 1,60 |
| 16,0 | 380 | 22 | 30 | 12 | 5,08 | |
| 350 | 10,0 | 420 | 16 | 22 | 10 | 3,08 |
| 16,0 | 22 | 30 | 12 | 5,60 | ||
| 400 | 10,0 | 480 | 15 | 22 | 10 | 3,52 |
| 16,0 | 22 | 30 | 12 | 6,40 | ||
Общие технические требования
- Прокладки следует изготавливать в соответствии с данным стандартом по утвержденным чертежам.
- Материл прокладок должен отвечать таблице 3.
Таблица 3
| Шифр | Материал |
|
1 2 3 4 5 |
Сталь 08КП по ГОСТ 1050 Сталь 10895 по ГОСТ 11036 Сталь 08Х13 по ГОСТ 5632 Сталь 08Х18Н10 по ГОСТ 5632 Сталь 08Х18Н10Т по ГОСТ 5632 |
Материал прокладок выбирается в зависимости от каждого случая с учетом условий эксплуатации.
Прокладки из стали 08 КП используются при температурах от -40 до 475 градусов, из стали 10895 от -60 до 475 градусов.
Допустимо изготовление из прочих марок стали в зависимости от условий эксплуатации (по утвержденным нормативно-техническим документам).
Торцевые привалочные поверхности изделий не должны иметь дефектов.
Допустимо наличие на прокладке одного сварного поперечного шва. Разность в твердости сварного шва и основного металла не должна превышать 20 единиц НВ.
Прокладки из легированной стали должны подвергаться температурной обработке.
После термической обработки на прокладках не должно быть отслаивающейся окалины.
Цвета побежалости допустимы.
Твердость основного металла прокладок не должна быть ниже чем твердость металла фланцев. Разность в твердости должна быть не менее 20 НВ.
Замер твердости производится не менее чем в трех разных точках, которые расположены по окружности на поверхностях контакта с канавкой фланца под углом в 120 градусов.
При поставке прокладок в качестве запасных частей (как самостоятельного изделия), маркировка выполняется на бирке, которая прикрепляется к каждой прокладке.
На бирку наносится:
- товарный знак изготовителя;
- марка материала;
- условное обозначение;
- номер данного документа.
На боковой поверхности прокладок наносится марка материала с помощью клеймения.
Для прокладок, которые не имеют самостоятельной поставки, маркировка выполняется в порядке, принятом изготовителем.
