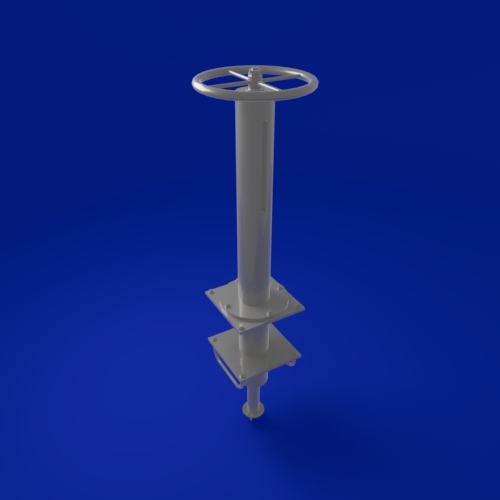

Колонки управления задвижками Ду 50—1200мм серии Т-3124
Колонка управления задвижками Ду50—1200мм серии Т-3124 предназначена для удаленного управления запорной арматурой, расположенной соосно или с отклонением до 35° и допустимым разнесением по горизонтали до 8 метров.
Штурвал для магистральной арматуры, разделяется на:
- изделия с ручным механизмом запирания с установленным редуктором или без него;
- колонки с приводом. В зависимости от условий эксплуатации используют электрические, пневмо и другие типы запирающих механизмов.
Максимальная допустимая глубина залегания магистрали, требующей установки элементов удаленного управления деталями трубопровода, составляет 10 метров.
Приводом с редуктором и маховиком чаще всего оборудуются колонки, обслуживающие трубы больших диаметров. Управление запорной арматурой осуществляется посредством механизма передачи движений вала затворному элементу.
Колонка управления затворами. Исполнения
|
Колонка |
Тип задвижки |
Ду |
Глубина заложения трубопровода |
|
с эл. приводом |
ЗОчЭОббр |
100, 150 |
от 2 до 7 м |
|
ЗОчЭОббр |
200, 300, 400 |
||
|
30ч915бр |
600 |
||
|
30ч925бр1 |
1000 |
||
|
30ч937бр |
800 |
||
|
30ч930бр |
1000 |
||
|
30ч925бр |
1200 |
||
|
с ручным приводом |
ЗОчббр |
100-250 |
|
|
300-400 |
Особенности изготовления конструкций колонок управления, исходя из региона использования
Изделия серии Т-3124 в обязательном порядке изготавливаются из нержавеющих конструкционных сталей марок СТ—3 и 09Г2С или аналогичных по своим свойствам и характеристикам.
Особенно внимательным следует быть при подборе изделия для эксплуатации в регионах с низкой среднегодовой температурой или высокой влажностью. Это влияет на дополнительные требования к механизму в целом, и подшипникам, входящим в конструкцию, в частности.
Чертеж колонок Ду50-1200мм серии Т-3124
Стоимость колонок управления задвижками Ду50—1200 мм, изготовляемых по серии Т-3124, зависит от конструктивных особенностей.
- типа колонки и контролируемого ей элемента магистральной управляющей арматуры;
- наличия и вида привода;
- геометрических условий размещения колонки;
- типа крепления (как закладной или на сварку).
