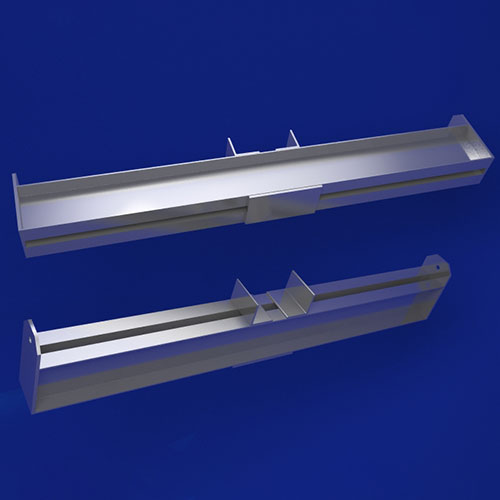

Чертеж подвески приварной на опорной балке с проушинами
Подвески приварные на опорной балке с проушинами предназначены для крепления горизонтальных трубопроводов.
Наружный диаметр прокладываемых трубопроводов 530 – 1620мм.
Подвески приварные на опорной балке с проушинами изготавливаются для трубопроводов из электросварных труб углеродистых марок сталей – узел крепления Тип-54.
Подвески приварные на опорной балке с проушинами изготавливаются в соответствии с чертежами ОСТ 24.125.125-01 по техническим требованиям ОСТ 24.125.170-01.
Таблица 1 — Размеры корпусов на опорной балке для трубопроводов из хромомолибденованадиевых сталей.
| Испол. | Наруж. диам. трубопров. Дн, мм | Теоретическая масса, кг | Ширина подвески, мм | Длина опорной балки L, мм | Высота подвески Н, мм | Диаметр присоединит. отверстий d, мм |
| 01 | 530 | 67,80 | 300 | 1232 | 335 | 39 |
| 01 | 630 | 67,80 | 300 | 1232 | 335 | 39 |
| 02 | 720 | 86,78 | 300 | 1232 | 375 | 45 |
| 02 | 820 | 86,78 | 300 | 1232 | 375 | 45 |
| 02 | 920 | 86,78 | 300 | 1232 | 375 | 45 |
| 03 | 1020 | 130,28 | 300 | 1532 | 435 | 45 |
| 03 | 1220 | 130,28 | 300 | 1532 | 435 | 45 |
| 04 | 1420 | 142,98 | 300 | 1732 | 435 | 45 |
| 05 | 1620 | 155,68 | 300 | 1932 | 435 | 45 |
Цены на подвески приварные на опорной балке с проушинами ОСТ 24.125.125-01
| № | Наименование | Наружный диаметр | Ширина, мм | Высота, мм | Длина, мм | Масса изделия, кг | Стоимость за ед., руб.* |
| 1 | 01 ОСТ 24.125.125 | 530 | 300 | 335 | 1232 | 67,8 | договорная |
| 2 | 01 ОСТ 24.125.125 | 530 | 300 | 335 | 1232 | 67,8 | договорная |
| 3 | 02 ОСТ 24.125.125 | 720 | 300 | 375 | 1232 | 86,78 | договорная |
| 4 | 02 ОСТ 24.125.125 | 820 | 300 | 375 | 1232 | 86,78 | договорная |
| 5 | 02 ОСТ 24.125.125 | 920 | 300 | 375 | 1232 | 86,78 | договорная |
| 6 | 03 ОСТ 24.125.125 | 1020 | 300 | 435 | 1532 | 130,28 | договорная |
| 7 | 03 ОСТ 24.125.125 | 1220 | 300 | 435 | 1532 | 130,28 | договорная |
| 8 | 04 ОСТ 24.125.125 | 1420 | 300 | 435 | 1732 | 142,98 | договорная |
| 9 | 05 ОСТ 24.125.125 | 1620 | 300 | 435 | 1932 | 155,68 | договорная |
