Чертеж обоймы катковой для опор трубопроводов ТЭС и АЭС

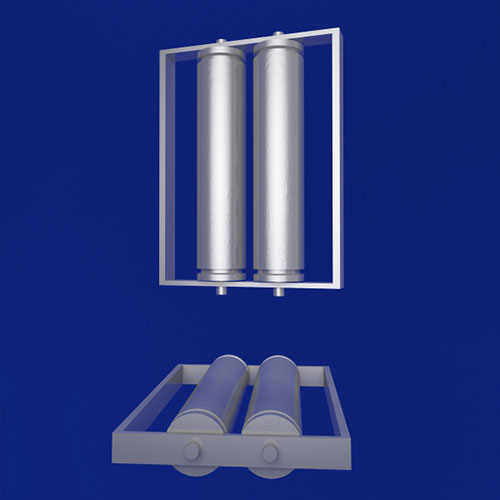

Обоймы катковые используются при изготовлении катковых блоков ОСТ 24.125.160-01 и ОСТ 24.125.163-01. Применяются при прокладке трубопроводов наружным диаметром от 194 мм до 820 мм. Обоймы катковые изготавливаются из марок стали Ст3; 45.
Обоймы катковые изготавливаются в соответствии с чертежами ОСТ 24.125.161-01 по техническим требованиям ОСТ 24.125.170-01.
Таблица 1 — Катковые опоры трубопроводов из хромомолибденованадиевых сталей
| Исполнение | Высота обоймы, мм | Теоретическая масса, кг | Ширина обоймы катковый В, мм | Длина обоймы катковой, мм |
| 01 | 50 | 10,00 | 302 | 218 |
| 02 | 50 | 14,50 | 452 | 218 |
| 03 | 50 | 26,30 | 772 | 218 |
Цены на обоймы катковые для опор трубопроводов ТЭС и АЭС ОСТ 24.125.161-01
| № | Наименование | B | Масса, кг | Стоимость за ед., руб.* |
| 1 | 01 ОСТ 24.125.161-01 | 302 | 10 | договорная |
| 2 | 02 ОСТ 24.125.161-01 | 452 | 14,5 | договорная |
| 3 | 03 ОСТ 24.125.161-01 | 772 | 26,3 | договорная |
Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:
- Широкий ассортимент продукции;
- Производство только из сырья высокого качества;
- Доставка в заранее установленные сроки;
- Сохранность целостности изделий при перевозке;
- Профессионально налаженная логистика;
- Доставка как на склад, так и на объект покупателя;
- Доставляем изделия любых габаритов и формы.
Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
