Чертеж балки опорной для пружин
.jpeg)

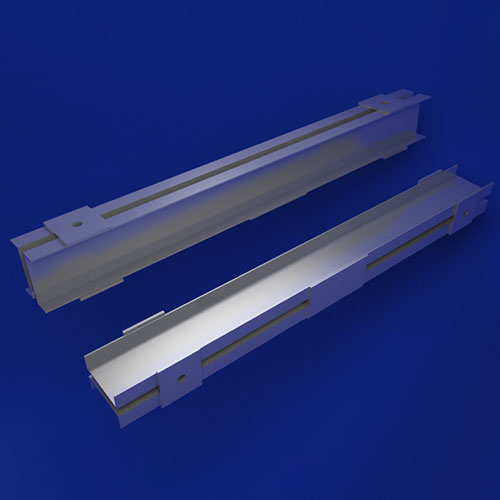

Балки опорные для пружин предназначены для крепления горизонтальных трубопроводов, в составе пружинных подвесок по ОСТ 24.125.122-01 и ОСТ 24.125.126-01.
Наружный диаметр прокладываемых трубопроводов 159 – 1620мм.
Стандартно балки опорные для пружин изготавливаются из марки стали Ст3.
Балки опорные для пружин изготавливаются в соответствии с чертежами ОСТ 24.125.124-01 по техническим требованиям ОСТ 24.125.170-01.
Таблица 1 — Размеры корпусов на опорной балке для трубопроводов из хромомолибденованадиевых сталей.
| Испол. | Наруж. диам. трубопров. Дн, мм | Теоретическая масса, кг | Ширина опорной балки а, мм | Длина опорной балки L1, мм | Высота опорной балки, мм | Диаметр присоединительных отверстий d, мм |
| 01 | 159 | 25,52 | 200 | 870 | 120 | 22 |
| 01 | 194 | 25,52 | 200 | 870 | 120 | 22 |
| 01 | 219 | 25,52 | 200 | 870 | 120 | 22 |
| 01 | 245 | 25,52 | 200 | 870 | 120 | 22 |
| 02 | 273 | 27,44 | 200 | 970 | 120 | 22 |
| 02 | 325 | 27,44 | 200 | 970 | 120 | 22 |
| 03 | 377 | 47,20 | 260 | 1250 | 160 | 26 |
| 03 | 426 | 47,20 | 260 | 1250 | 160 | 26 |
| 03 | 465 | 47,20 | 260 | 1250 | 160 | 26 |
| 04 | 530 | 54,36 | 260 | 1320 | 180 | 33 |
| 04 | 630 | 54,36 | 260 | 1320 | 180 | 33 |
| 05 | 720 | 78,70 | 300 | 1520 | 220 | 39 |
| 05 | 820 | 78,70 | 300 | 1520 | 220 | 39 |
| 05 | 920 | 78,70 | 300 | 1520 | 220 | 39 |
| 06 | 1020 | 89,40 | 300 | 1820 | 220 | 39 |
| 06 | 1220 | 89,40 | 300 | 1820 | 220 | 39 |
| 07 | 1420 | 120,20 | 300 | 2020 | 260 | 39 |
| 08 | 1620 | 129,80 | 300 | 2220 | 260 | 39 |
Цены на балка опорная для пружин ОСТ 24.125.124-01
| № | Наименование | Наружный диаметр | Ширина, мм | Высота, мм | Длина, мм | Масса изделия, кг | Стоимость за ед., руб.* |
| 1 | 01 ОСТ 24.125.124 | 159 | 140 | 200 | 870 | 25,52 | договорная |
| 2 | 01 ОСТ 24.125.124 | 194 | 140 | 200 | 870 | 25,52 | договорная |
| 3 | 01 ОСТ 24.125.124 | 219 | 140 | 200 | 870 | 25,52 | договорная |
| 4 | 01 ОСТ 24.125.124 | 245 | 140 | 200 | 870 | 25,52 | договорная |
| 5 | 02 ОСТ 24.125.124 | 273 | 150 | 200 | 970 | 27,44 | договорная |
| 6 | 02 ОСТ 24.125.124 | 325 | 150 | 200 | 970 | 27,44 | договорная |
| 7 | 03 ОСТ 24.125.124 | 377 | 165 | 260 | 1250 | 47,2 | договорная |
| 8 | 03 ОСТ 24.125.124 | 426 | 165 | 260 | 1250 | 47,2 | договорная |
| 9 | 03 ОСТ 24.125.124 | 465 | 165 | 260 | 1250 | 47,2 | договорная |
| 10 | 04 ОСТ 24.125.124 | 530 | 175 | 260 | 1320 | 54,36 | договорная |
| 11 | 04 ОСТ 24.125.124 | 630 | 175 | 260 | 1320 | 54,36 | договорная |
| 12 | 05 ОСТ 24.125.124 | 720 | 220 | 300 | 1520 | 78,7 | договорная |
| 13 | 05 ОСТ 24.125.124 | 820 | 220 | 300 | 1520 | 78,7 | договорная |
| 14 | 05 ОСТ 24.125.124 | 920 | 220 | 300 | 1520 | 78,7 | договорная |
| 15 | 06 ОСТ 24.125.124 | 1020 | 210 | 300 | 1820 | 89,4 | договорная |
| 16 | 06 ОСТ 24.125.124 | 1220 | 210 | 300 | 1820 | 89,4 | договорная |
| 17 | 07 ОСТ 24.125.124 | 1420 | 240 | 300 | 2020 | 120,2 | договорная |
| 18 | 08 ОСТ 24.125.124 | 1620 | 240 | 300 | 2220 | 129,8 | договорная |
