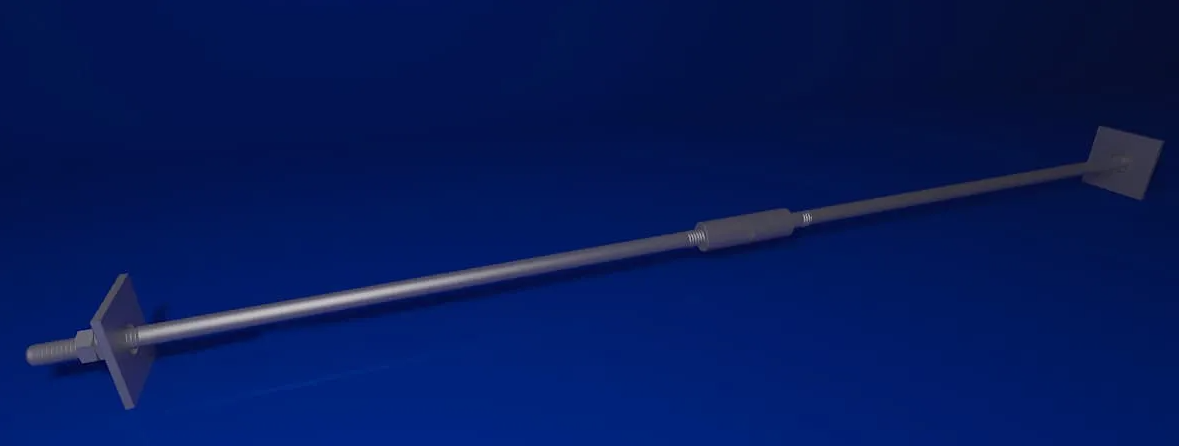

Анкерная тяга – это металлический стальной стержень, который имеет цельную структуру и две приваренные шпильки с резьбой. Диаметр такой трубы может варьироваться от 30 до 100 мм. Крепление может быть гаечное или шарнирное.
Комплект анкерного оборудования состоит из:
- Анкерных стальных тяг;
- Металлических муфт;
- Стальных гаек, пальцев и шпилек;
- Металлических подкладок.
Анкерные тяги на нашем заводе изготавливаются только из металлопроката самого высокого качества, проходя контроль на производстве. К каждому изделию мы предлагаем пакет документов, сертификаты качества и заключение заводской лаборатории. Все изделия производятся только согласно нормативных технических требований и в соответствии со стандартами ГОСТ и СНиП.

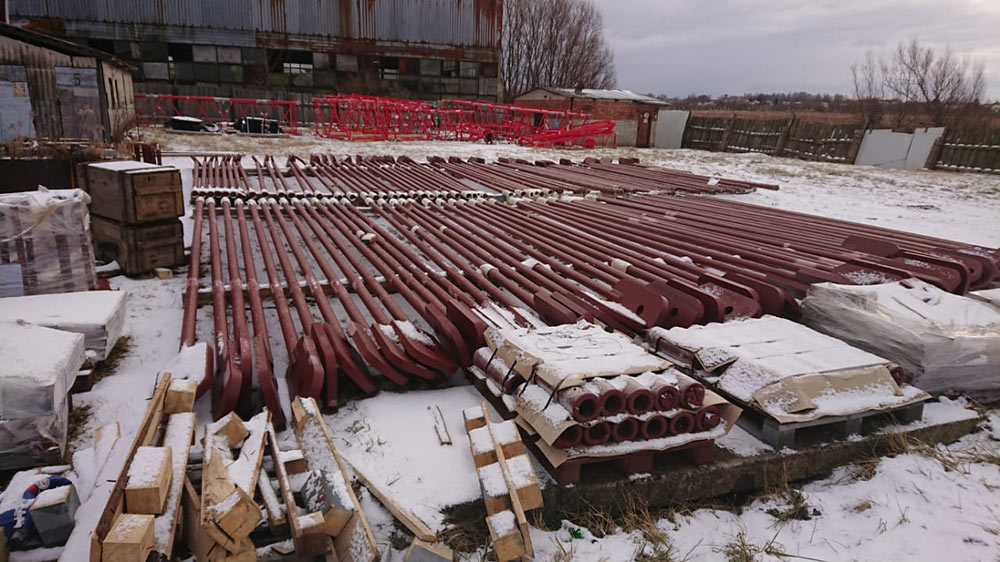

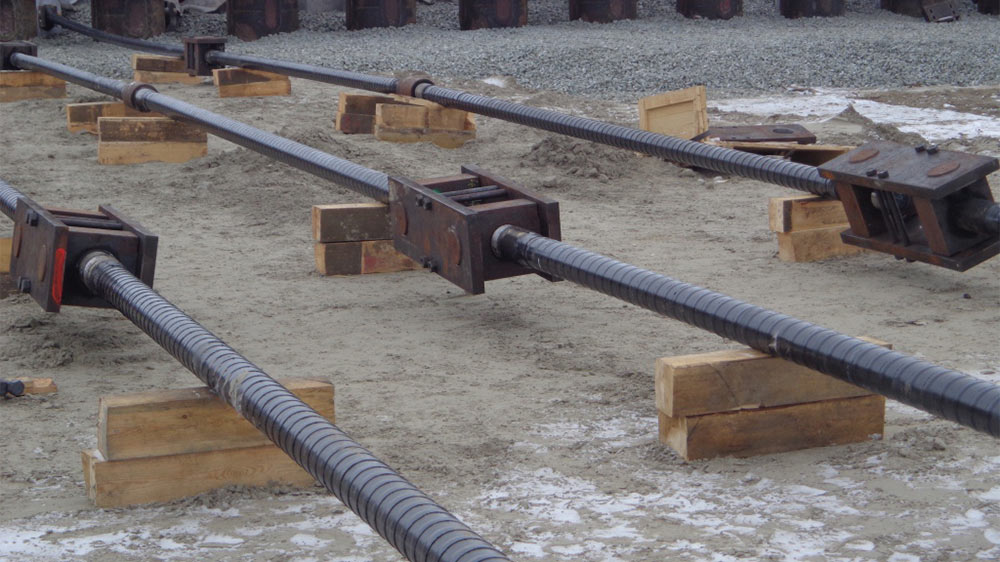

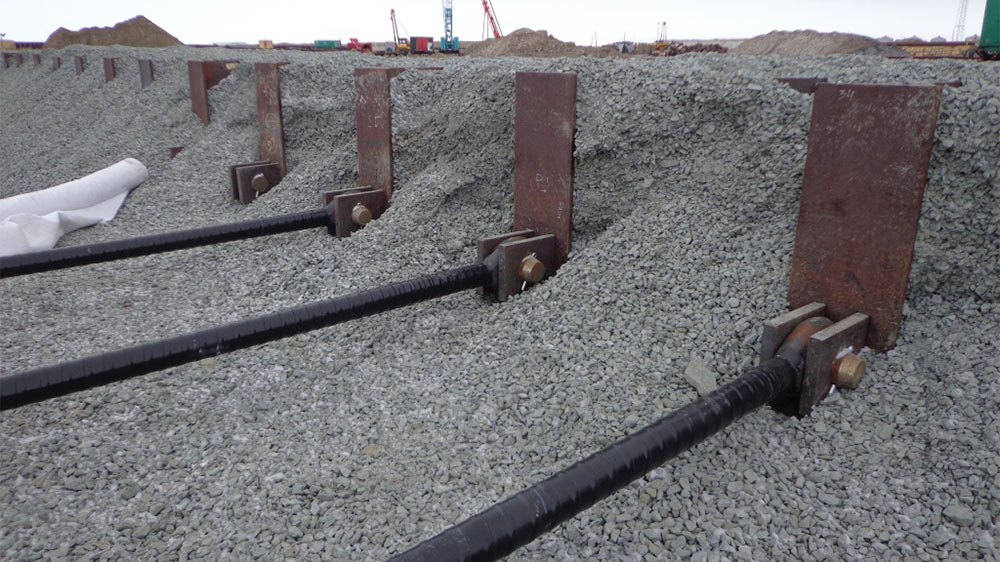

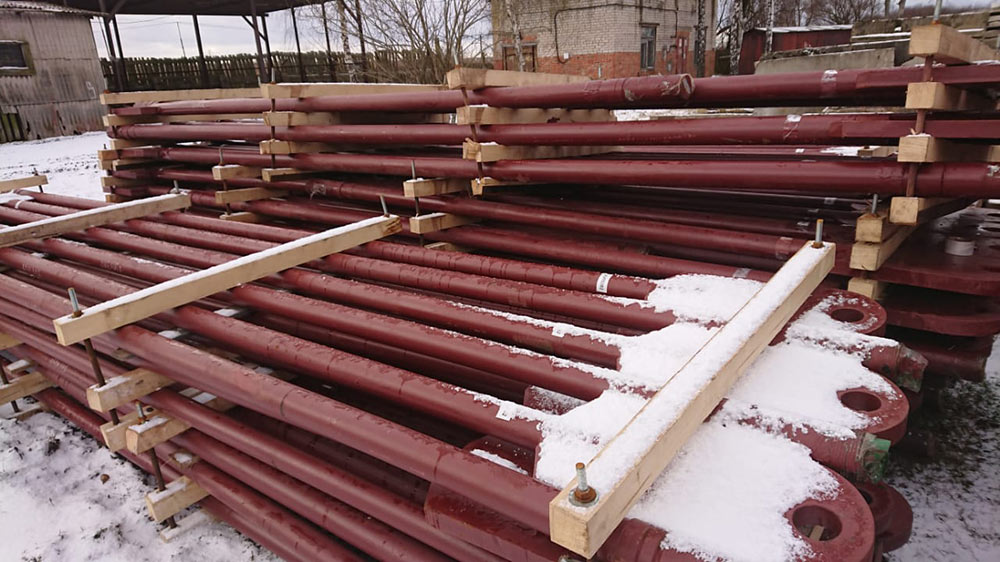

При транспортировке и для соблюдения условий хранения все анкерные тяги упаковываются и маркируются, а также дополнительно консервируется солидолом. Используют их при строении гидросооружений, а также для укрепления стен и усилении котлованов, дамб, плотин, различных причальных сооружений.
Приобретая наши изделия, вы получаете гарантированно высокое качество продукции по доступной цене.

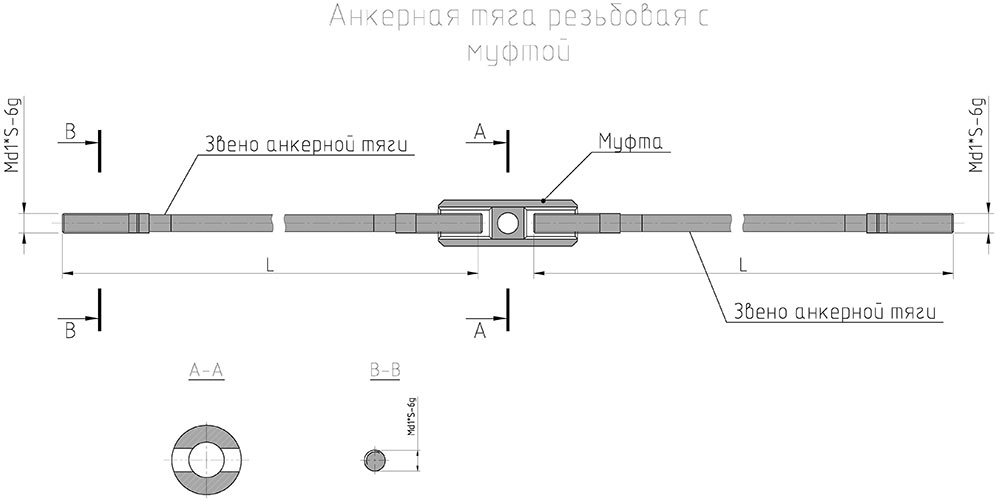

Чертеж анкерной тяги резьбовой с муфтой
Анкерные тяги изготавливаются в соответствии с рабочими чертежами, указаниями главы СНиП 3-18-95 «Правила производства и приемки работ. Металлические конструкции».
Допускается изготовление тяг из листовой стали соответствующей толщины по технологии , разработанной предприятием изготовителем и обеспечивающей выполнение требований рабочей документации. Для изготовления тяг возможно применять плоскую сталь по гост 103-95 «Плоская сталь горячекатаная. Сортамент».
Характеристики анкерной тяги с муфтой
| Анкерная тяга с муфтой по серии 3.505.1-15.4 54 000 | ||||||||||
| Обозначение | Марка |
Резьба
ГОСТ 9150-59* Мd 1хS |
Размеры, мм | Варианты заготовок | ||||||
| Круг ГОСТ 2590-71 |
Труба
ГОСТ 8732-78 |
|||||||||
| l | d | ф1 | ф2 | D,мм | Масса, кг | DхS |
Масса,
кг |
|||
| 3.505.1-15.4 54000 | МН-48 | М48 | 300 | 50 | 50 | 26 | 75 | 6 | 76*18 | 6,3 |
| -01 | МН-56 | М56 | 350 | 60 | 58 | 30 | 90 | 10,7 | 95*22 | 12,7 |
| -02 | МН-64 | М64 | 400 | 65 | 66 | 30 | 100 | 14,5 | 108*25 | 20,5 |
| -03 | МН-72 | М72*6 | 450 | 75 | 74 | 32 | 110 | 19,1 | 114*25 | 21,7 |
| -04 | МН-80 | М80*6 | 450 | 80 | 82 | 36 | 130 | 29,2 | 127*28 | 27,1 |
| -05 | МН-90 | М90*6 | 500 | 90 | 92 | 40 | 140 | 35,6 | 140*30 | 35,6 |
| -06 | МН-100 | М100*6 | 500 | 100 | 102 | 40 | 160 | 48,3 | 159*36 | 47,5 |
| Анкерная тяга с муфтой по серии 3.505.1-15.4 53 000 | ||||||
| Обозначение | Марка | Размеры, мм | Масса, кг | |||
| d | lo | l | ||||
| 3.505.1-15.4 53000 | АТс-40-l | 40 | 9,9 lo+10,4= | |||
| -01 | АТс-50-l | 50 | 15,4 lo+13,4= | |||
| -02 | АТс-56-l | 56 | 19,3 lo+18,0= | |||
| -03 | АТс-60-l | 60 | 22,2 lo+27,0= | |||
| -04 | АТс-65-l | 65 | 26,1 lo+27,4= | |||
| -05 | АТс-70-l | 70 | 30,2 lo+31,2= | |||
| -06 | АТс-80-l | 80< | 39,5 lo+39,8= | |||
| -07 | АТс-90-l | 90 | 49,9 lo+49,2= | |||
Виды анкерных тяг, изготавливаемых нашим заводом
Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:
- Широкий ассортимент продукции;
- Производство только из сырья высокого качества;
- Доставка в заранее установленные сроки;
- Сохранность целостности изделий при перевозке;
- Профессионально налаженная логистика;
- Доставка как на склад, так и на объект покупателя;
- Доставляем изделия любых габаритов и формы.
Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
