Анкерная тяга – это металлический стальной стержень, который имеет цельную структуру и две приваренные шпильки с резьбой. Диаметр такой трубы может варьироваться от 30 до 100 мм. Крепление может быть гаечное или шарнирное.
Комплект анкерного оборудования состоит из:
- Анкерных стальных тяг;
- Металлических муфт;
- Стальных гаек, пальцев и шпилек;
- Металлических подкладок.

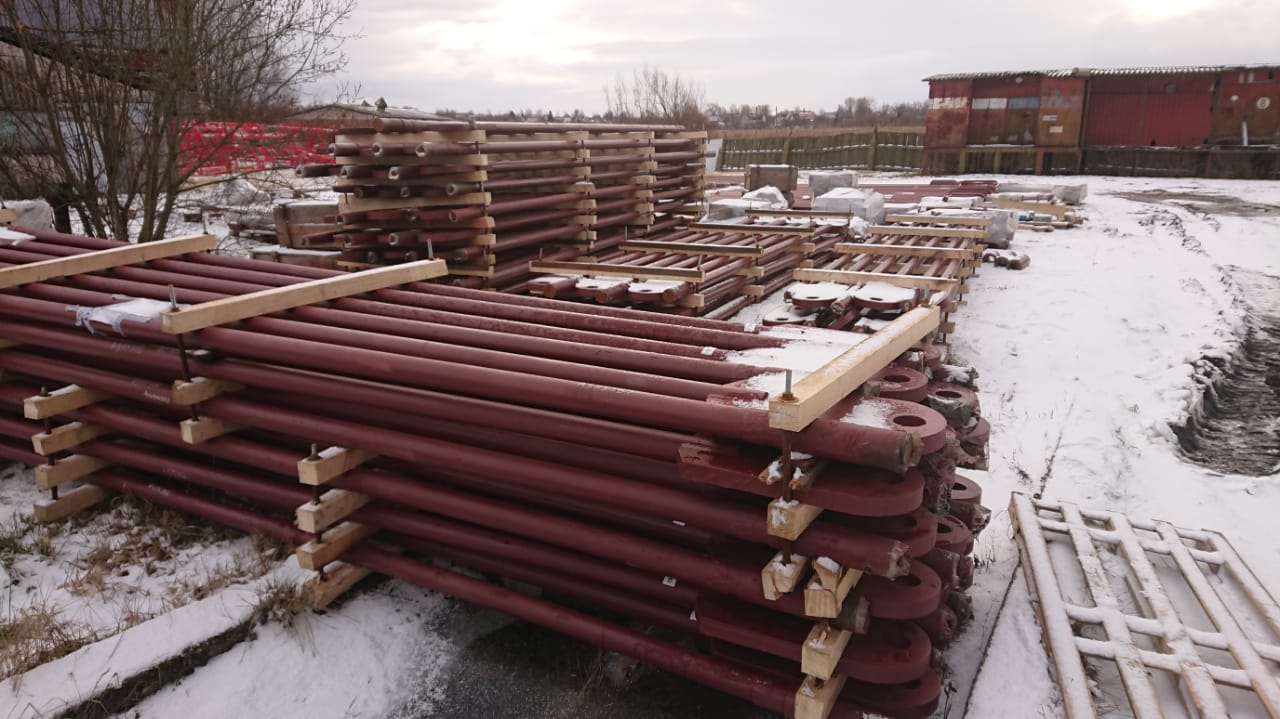

.jpg "Анкерные тяги плоские продажа со склада")

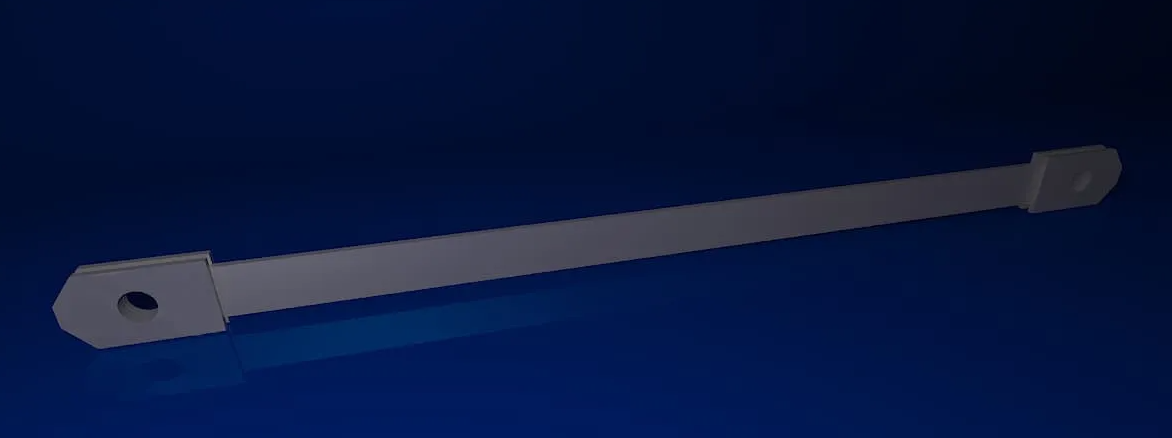

Анкерная тяга плоская
Анкерные тяги на нашем заводе изготавливаются только из металлопроката самого высокого качества, проходя контроль на производстве. К каждому изделию мы предлагаем пакет документов, сертификаты качества и заключение заводской лаборатории. Все изделия производятся только согласно нормативных технических требований и в соответствии со стандартами ГОСТ и СНиП.

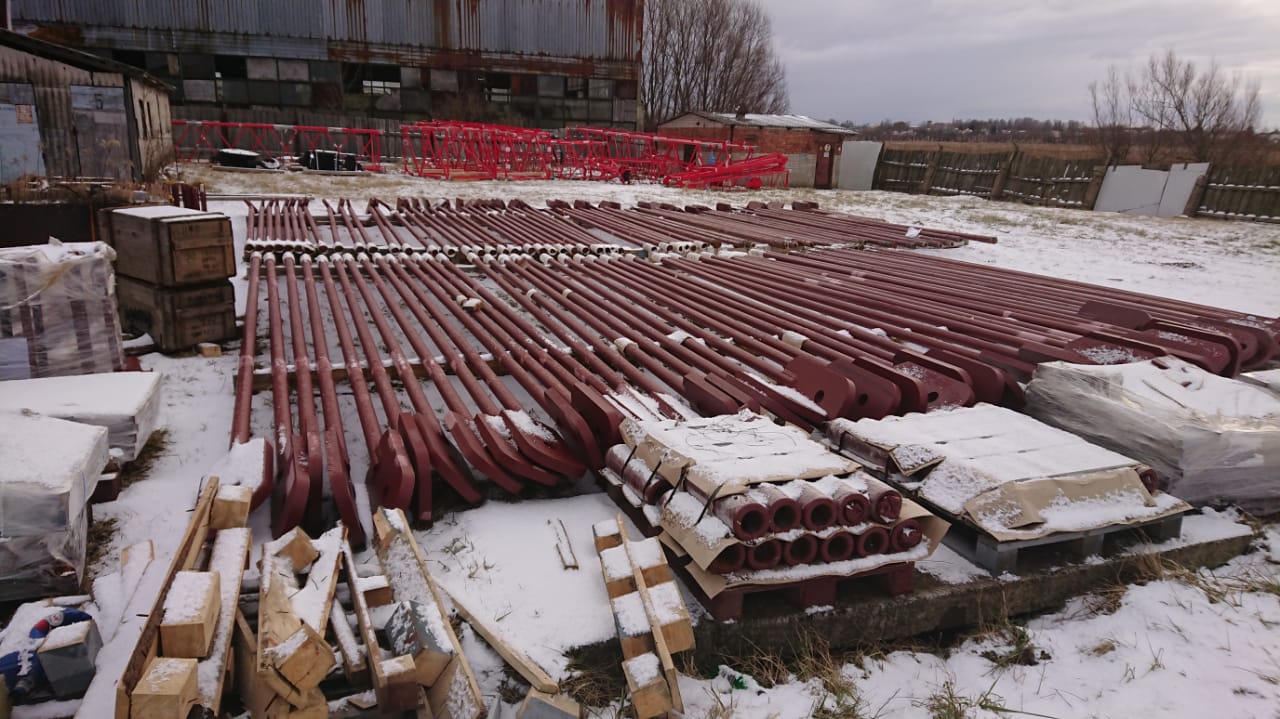

При транспортировке и для соблюдения условий хранения все анкерные тяги упаковываются и маркируются, а также дополнительно консервируется солидолом. Используют их при строении гидросооружений, а также для укрепления стен и усилении котлованов, дамб, плотин, различных причальных сооружений.
Приобретая наши изделия, вы получаете гарантированно высокое качество продукции по доступной цене.
Чертеж Анкерной тяги плоской
Анкерные тяги изготавливаются в соответствии с рабочими чертежами ,указаниями главы СНиП 3-18-95 « Правила производства и приемки работ. Металлические конструкции» .Допускается изготовление тяг из листовой стали соответствующей толщины по технологии , разработанной предприятием изготовителем и обеспечивающей выполнение требований рабочей документации. Для изготовления тяг возможно применять плоскую сталь по гост 103-95 « Плоская сталь горячекатаная. Сортамент».
Местная ребровая кривизна на 1 прг. м длины тяги не должна превышать 2 мм. Общая кривизна ( Саблевидность ) не должна превышать произведения местной кривизны ( 2 мм на 1 пог. М длинны) на длину тяги в метрах.
Неплоскостность тяги в продольном направлении не должна превышать 0.3% ее длинны. Анкерные тяги проверяются и принимаются техническим контролем предприятия-изготовителя.
Изготовленные изделия должны соответствовать проектной документации. Величина отклонений от проектных размеров не должны превышать указанных в чертежах.
После изготовления на всех изделиях проставляются марки в соответствии с рабочими чертежами. Поверхность анкерных тяг огрунтовывается. Транспортировка, хранение должны обеспечивать сохранность упаковки и отсутствие пластических деформаций.
Размеры плоской анкерной тяги
| Обозначение | Марка | Размеры, мм | Масса, кг | ||||
| Ø | в | с | L | t | |||
| 3.505.1-15.4 50000 | АТ-100-16 | 67 | 180 | 44 | 130 | 12,7L+5,0 | |
| -01 | АТ-120-16 | 150 | 15,1L+5,6 | ||||
| -02 | АТ-150-16 | 210 | 180 | 18,8L+8,0 | |||
| -03 | АТ-150-20 | 87 | 220 | 52 | 23,6L+9,6 | ||
| -04 | АТ-170-20 | 250 | 200 | 26,1L+12,0 | |||
| -05 | АТ-200-20 | 280 | 230 | 31,4L+15,2 | |||
| -06 | АТ-200-25 | 102 | 290 | 65 | 39,3L+20,0 | ||
| -07 | АТ-220-25 | 320 | 250 | 44,2L+24,0 | |||
| -08 | АТ-250-28 | 107 | 370 | 64 | 280 | 55,0L+27,8 | |
| -09 | АТ-290-28 | 420 | 320 | 63,7L+36,2 | |||
|
|||||||
