Подкрановые балки представляют собой конструктивный вариант двутавровой балки и используются в качестве основного составляющего элемента несущей металлоконструкции. Изделия отличаются высокой прочностью на изгиб и экономичностью расхода сырья при изготовлении. Технологические требования к подкрановым балкам предусматривают выдерживание местного напряжения, горизонтальных и вертикальных нагрузок, постоянного динамического воздействия.
Разновидности конструкций
Форма исполнения подкрановых балок бывает:
- сплошной;
- рядовой;
- сетчатой;
- концевой.
Последний вариант предназначен для примыкания к температурным швам или торцам сооружения.
Особенности изготовления подкрановых балок
Завод «Северо-Запад» осуществляет производство сварных и составных конструкций в строгом соответствии с нормативами ГОСТ и проектными требованиями. Мы изготавливаем изделия для усиления колонн, строительства зданий, устройства крановых открытых путей. Модели для монтажа крановых путей оснащаются дополнительными укрепляющими элементами. Технологические расчеты производятся на основании грузоподъемности кранов и требований стандартов.
Главное эксплуатационное преимущество, которым обладает сварная подкрановая балка, - вес нужной величины, возможность корректировки за счет размера сечения. Для соединения металлических листов применяется метод автоматической или полуавтоматической сварки под флюсом аргоном или углекислым газом.
Некоторые изделия дополняются поясом из тавров, приобретают высокие характеристики прочности и надежности. Это связано с тем, что в зоне основных нагрузок не присутствуют сварные швы. Несущая способность изделия существенно превышает такой же показатель у прокатной конструкции или железобетонной подкрановой балки.
Помимо сварки при изготовлении металлических подкрановых балок используется клепочное или болтовое соединение. Составные конструкции применяются с кранами грузоподъемностью выше 30 т, имеют сплошное сечение и развитый верхний пояс для восприятия воздействия поперечного торможения. Для изготовления балок с пролетом менее 6 метров используется прокатный двутавр, армированный специальным уголком или листом.

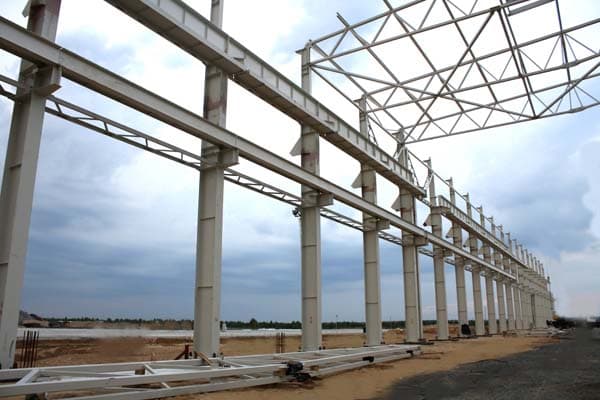

Разрезные и неразрезные балки
Классификация изделий осуществляется в соответствии с количеством опор и особенностями крепления. Выпускаются однопролетные и многопролетные конструкции (соответственно, разрезные и неразрезные балки). Многопролетные сооружения экономичны по затратам металла, но подвержены сильным нагрузкам. При использовании неразрезного варианта существует риск осадки опор и возникновения сложностей при устройстве стыков в процессе монтажа. Разрезная балка требует больших затрат металлического сырья, но установка осуществляется проще.
Подкрановые балки металлические серия 1.426.2-3 включает разрезные типы:
- под мостовые краны общего назначения (до 50 тонн) пролетами 6 и 12 м;
- пролетом 6 м для ручных мостовых кранов;
- под мостовые краны с технологическими нагрузками до 500 т пролетом 6,12,18 м.
Завод «Северо-Запад» при изготовлении металлических подкрановых балок серии 1.426.2-3 использует оптимальные комбинации различных типов металла. Такое решение обеспечивает для зон повышенного давления участки из особо прочных сталей, а для зон со слабым давлением – элементы из малоуглеродистых сталей.
Принцип действия конструкции
Составляющие элементы крана – две металлические фермы для передвижения кузовной верхней тележки. На крюки гибким тросом подвешиваются грузы. В процессе подъема трос наматывается на лебедочный барабан. На подкрановую балку передается вес крана и груза посредством колесной базы подъемных механизмов. Функции балочной конструкции заключаются в восприятии:
- воздействия тормозной поперечной силы, за счет которой происходит горизонтальный изгиб верхнего пояса;
- высокого давления крановых колес, передающегося на стенки через заклепки или сварной шов и вызывающего смятие балки;
- вертикальной подвижной нагрузки от крана, динамически воздействующей на конструкцию.
Завод металлоконструкций «Северо-Запад» принимает заказы на изготовление металлических или железобетонных подкрановых балок. Производим металлоизделия в любом требуемом объеме. Осуществляем изготовление по готовым проектам или в соответствии с проектной документации заказчика. Выпускаем балки любой конструкции и различных размеров. Используем высококачественный металл, комбинируем различные виды стали для достижения оптимальных эксплуатационных параметров.
Чтобы оформить заказ на изготовление металлоизделий, позвоните по телефону 8 (800) 302-70-82 или воспользуйтесь специальной функцией «Оставить заявку» на сайте.

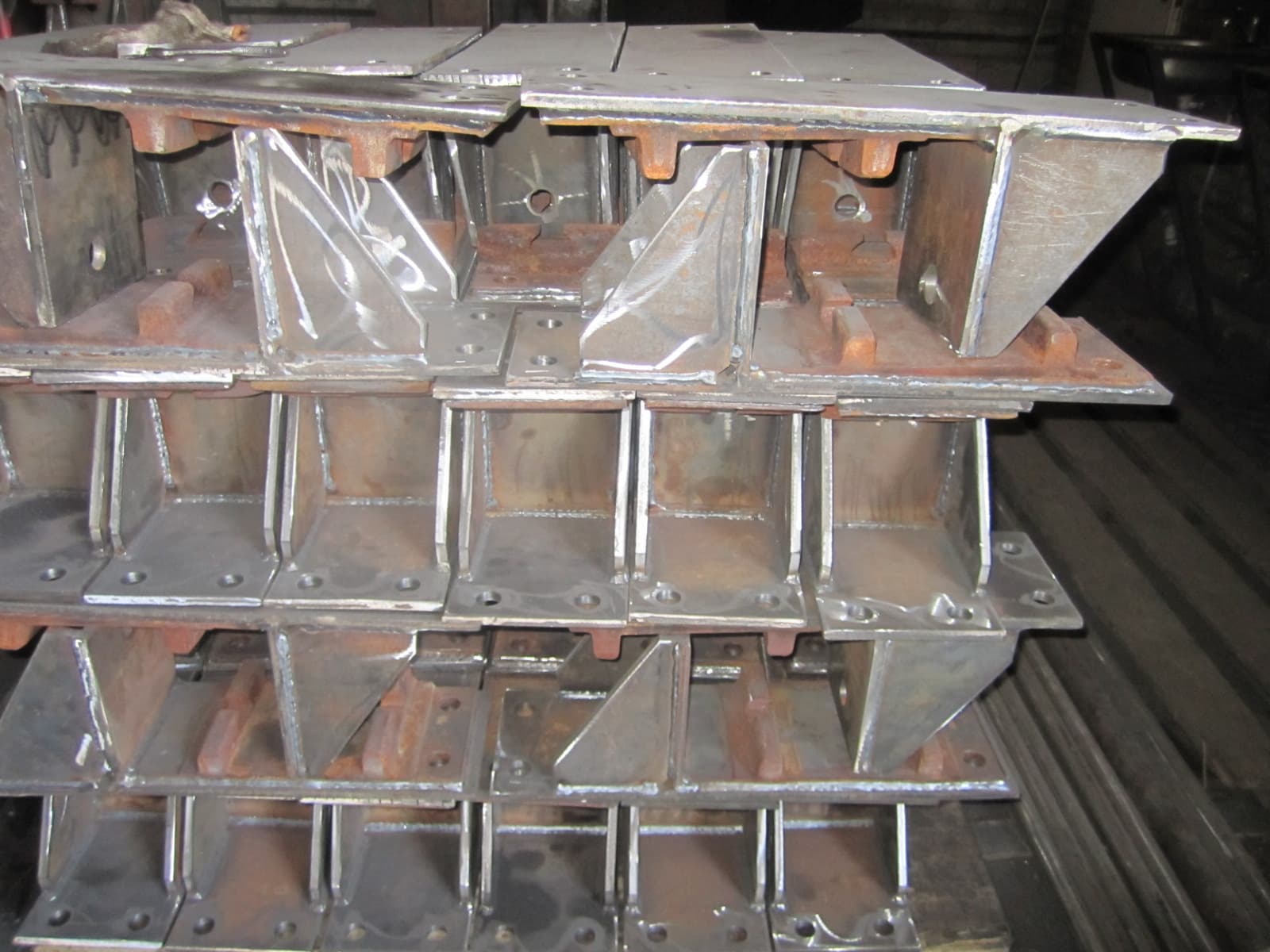

Детали к стальным подкрановым балкам - цены
Наименование |
Размеры, мм |
Масса, кг |
Материал: лист |
Цена, руб. |
Планка У-1 | 170х85х8 | 0,9 | 8 ВСт3кп2 гост 380-94 | 60 |
для рельсов КР70, КР80 | ||||
Планка У-2 | 170х85x10 | 1,1 | 10 ВСт3кп2 гост 380-94 | 65 |
для рельсов КР100 | ||||
Планка У-3 | 170х85х12 | 1,4 | 12 ВСт3кп2 гост 380-94 | 80 |
для рельсов КР120 | ||||
Планка П-1 для рельсов | 150х125х16 | 2,4 | 16 ВСт3кп2 гост 380-94 | 160 |
КР70, КР100, КР120 | ||||
Планка П-2 | 150х155х16 | 2,2 | 16 ВСт3кп2 гост 380-94 | 155 |
для рельсов КР80 |
