Конструктивное исполнение
Конструктивно анкерные болты могут быть:
- Изогнутые с номинальным диаметром резьбы от 12 до 48 мм.
- С анкерной плитой диаметром 16-48 и 56-140 мм.
- Составные диаметром 24-48 и 56-140 мм.
- Съемные диаметром 24-64 и 56-125 мм.
- Прямые диаметром 12-48 мм.
- С коническим концом диаметром 12-48 мм.
Существует отдельная классификация болтов по воспринимаемым нагрузкам.
Выделяют 2 группы крепежных изделий:
- Расчетные. Крепежи, предназначенные для противодействия нагрузкам от строительных конструкций или оборудования во время их эксплуатации.
- Конструктивные. Крепежи, которые не рассчитаны на внешнюю нагрузку. Устойчивость закрепляемых конструкций, сооружений обеспечивается за счет собственного веса.
Конструктивные крепежи могут применяться как в процессе монтажа, так и при последующей эксплуатации конструкций и оборудования.
Фундаментные болты являются комплектными крепежными изделиями, т.е. завод-изготовитель поставляет анкерные системы с полным комплектом деталей и сборочных единиц. В зависимости от типа и исполнения комплект поставки может включать шпильки, шайбы, гайки, анкерные плиты, муфты, разжимные цанги, конические втулки. По согласованию с заказчиком возможна раздельная поставка деталей крепежей.
Виды по типам и конструкциям

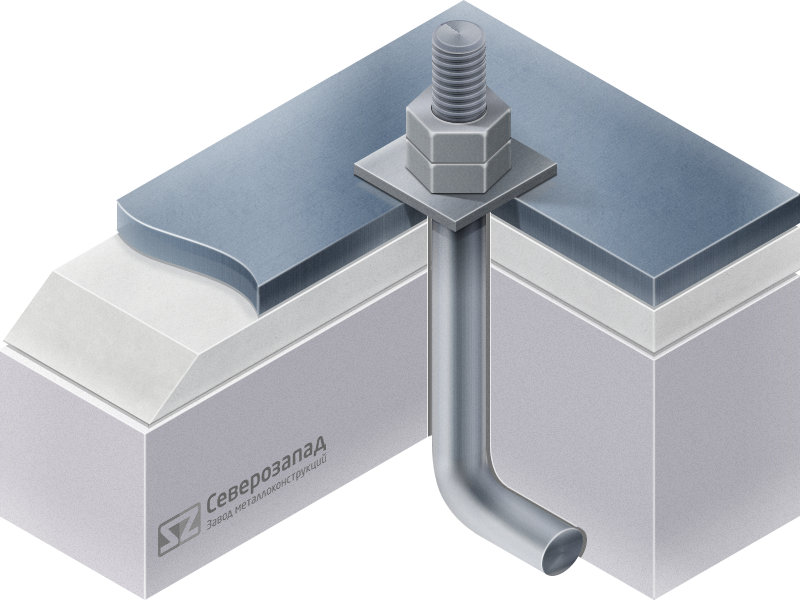

Тип 1
Изогнутые

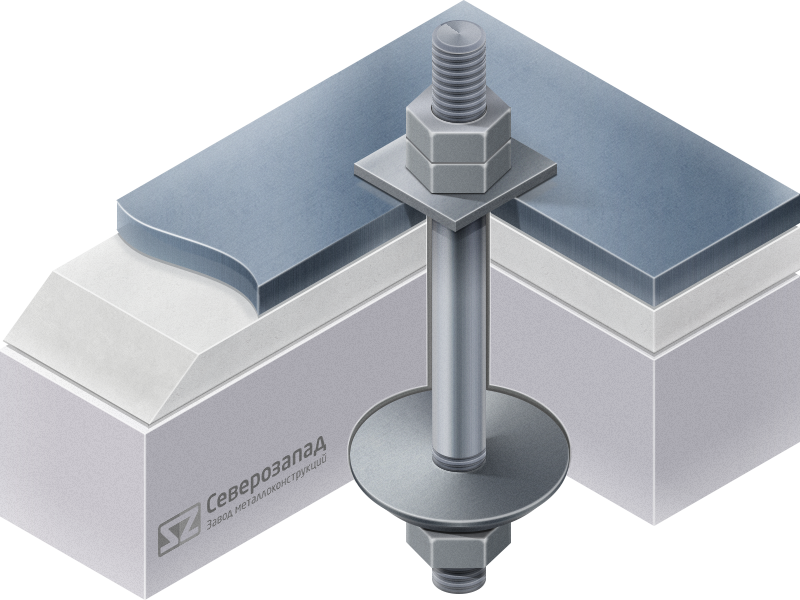

Тип 2
С анкерной плитой
Тип 3
Составные
Тип 4
Съемные
Тип 5
Прямой

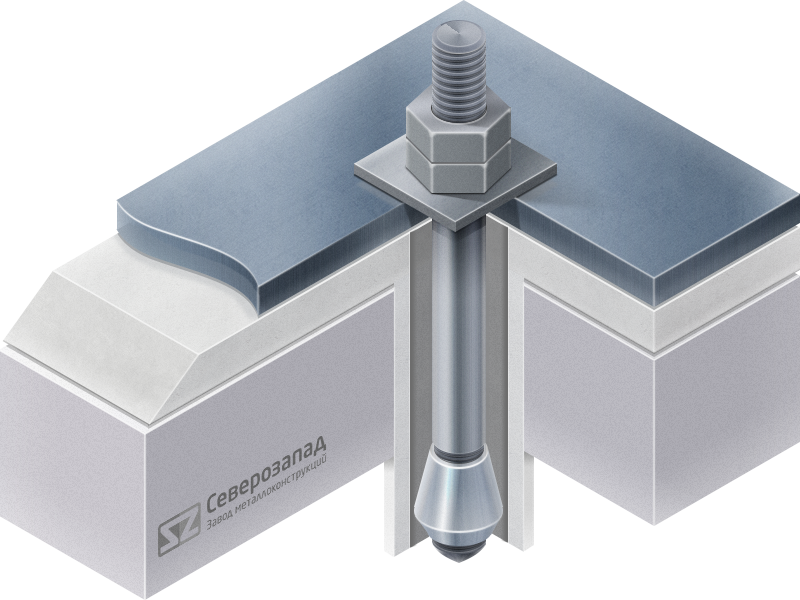

Тип 6
С коническим концом
Способ монтажа
Прямые и с коническим концом фиксируются в готовые основания. Другие типы могут устанавливаться как до бетонирования, так и в готовые фундаменты в зависимости от исполнения. Установка возможна двумя способами:
- За счет взаимодействия крепежного комплекта непосредственно с основанием.
- С помощью клеевых составов или цементно-песчаных смесей.
Марки стали
Марка стали | Нормативный документ | Категория стали для климатического района строительства по ГОСТ 16350-80 | ||
---|---|---|---|---|
II 1 II 5 и др. | I 2, II 2и II 3 | I 1 | ||
Ст/3кп | ГОСТ 535-88 | 2* | - | - |
Ст/3пс | ГОСТ 535-88 | 2 | 4** | - |
20 | ГОСТ 1050-88 | + | - | - |
09Г2С | ГОСТ 19281 -73 | 6* 4 | 6 | 6*** |
10Г2С1 | ГОСТ 19281 -73 | 6* 4 | 6 | 6*** |
Видео изготовления болтов
Типы фундаментных болтов
Тип | Исполнение | Наименование | Номинальный диаметр резьбы, мм | Детали комплекта и сборочные единицы |
1 | 1 | Изогнутые | 12-48 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Шпилька – 1 шт. |
2 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Шпилька – 1 шт. | |||
2 | 1 | С анкерной плитой | 16-48 | 1). Гайка – 4 шт. 2). Шайба – 1 шт. 3). Плита анкерная – 1 шт. 4). Шпилька – 1 шт. |
2 | 56-90 | 1). Гайка – 4 шт. 2). Шайба – 1 шт. 3). Плита анкерная – 1 шт. 4). Шпилька – 1 шт. | ||
3 | 100-140 | 1). Шпилька – 1 шт. 2). Плита анкерная – 1 шт. 3). Шайба – 2 шт. 4). Гайка – 3 шт. | ||
3 | 1 | Составные | 24-48 | 1). Гайка – 4 шт. 2). Шайба – 1 шт. 3). Плита анкерная – 1 шт. 4). Муфта – 1 шт. 5). Шпилька – 1 шт. 6). Шпилька – 1 шт. |
2 | 56-64 | 1). Гайка – 4 шт. 2). Шайба – 1 шт. 3). Плита анкерная – 1 шт. 4). Муфта – 1 шт. 5). Шпилька – 1 шт. 6). Шпилька – 1 шт. | ||
4 | 1 | Съемные | 24-48 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Анкерная арматура – 1 шт. 4). Шпилька – 1 шт. |
2 | 56-125 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Анкерная арматура – 1 шт. 4). Шпилька – 1 шт. | ||
3 | 56-100 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Анкерная арматура – 1 шт. 4). Шпилька – 1 шт. | ||

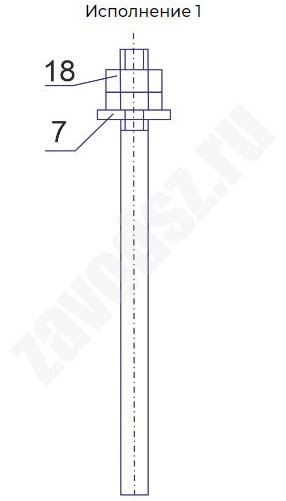

5 | - | Прямые | 12-48 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Шпилька 1 шт. |
6 | 1 | С коническим концом | 12-48 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Цанга разжимная – 1 шт. 4). Шпилька – 1 шт. |
2 | 12-48 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Цанга разжимная – 1 шт. 4). Шпилька – 1 шт. | ||
3 | 12-48 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Цанга разжимная – 1 шт. 4). Шпилька – 1 шт. |
Массы болтов
Длина, мм (L) | Теоретический вес, кг, при диаметре резьбы d, мм | |||||||
12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 | |
300 | 0,3 | 0,54 | ||||||
---|---|---|---|---|---|---|---|---|
400 | 0,39 | 0,7 | 1,12 | |||||
500 | 0,47 | 0,85 | 1,37 | 2,02 | ||||
600 | 0,56 | 1 | 1,6 | 2,39 | 3,77 | |||
710 | 0,66 | 1,2 | 1,9 | 2,78 | 4,38 | 6,43 | ||
800 | 0,74 | 1,34 | 2,1 | 3,1 | 4,88 | 7,15 | 9,95 | |
900 | 0,83 | 1,49 | 2,35 | 3,45 | 5,44 | 7,95 | 11,03 | 14,76 |
1000 | 0,92 | 1,65 | 2,6 | 3,8 | 6 | 8,74 | 12,12 | 16,18 |
1120 | 1,84 | 2,9 | 4,24 | 6,7 | 9,69 | 13,43 | 17,63 | |
1250 | 2,05 | 3,2 | 4,7 | 7,37 | 10,72 | 14,35 | 19,73 | |
1320 | 3,4 | 4,95 | 7,75 | 11,27 | 15,61 | 20,72 | ||
1400 | 3,6 | 5,22 | 8,2 | 11,94 | 16,47 | 21,36 | ||
1500 | 5,57 | 8,76 | 12,74 | 17,56 | 23,28 | |||
1600 | 5,94 | 9,32 | 13,54 | 18,64 | 24,7 | |||
1700 | 6,3 | 9,87 | 14,34 | 19,73 | 26,12 | |||
1800 | 10,43 | 15,13 | 20,82 | 27,54 | ||||
1900 | 10,96 | 15,93 | 21,9 | 28,96 | ||||
2000 | 11,54 | 16,73 | 23 | 30,38 | ||||
2120 | 17,69 | 24,3 | 32,08 | |||||
2240 | 18,64 | 25,61 | 33,79 | |||||
2300 | 19,13 | 26,25 | 34,64 | |||||
2360 | 26,9 | 35,45 | ||||||
2500 | 28,43 | 37,48 | ||||||
2650 | 39,61 | |||||||
2800 | 41,71 |
Изготовление на заказ
Завод металлоконструкций «СевероЗапад» изготавливает и поставляет фундаментные болты в соответствии с действующими стандартами. В каталоге представлена полная номенклатура крепежей для гражданского, промышленного строительства и монтажа оборудования. Для изготовления используются качественные стальные сплавы в соответствии с требованиями действующего стандарта. Всегда в наличии большие объемы продукции. Возможен самовывоз в Санкт-Петербурге, доставка в любой регион России. Для оформления заказа заполните форму на сайте или позвоните нам по телефону.
