Габариты вагонов РЖД
Железнодорожная платформа
Железнодорожная плаформа осуществляет перевозку крупногабаритных грузов, техники, оборудования и машин, которые не требуют защиты от атмосферных осадков.
Платформы бывают двух типов:
- Универсальные - для транспортировки всевозможных грузов, как правило бывают открытого типа, имеют деревянное покрытие пола, оснащены металлическими бортами;
- Специализированные - для перевозки определенных грузов: колес, лесоматериала, контейнеров и пр.
|
Технические характеристики
|
Номер модели
|
||||||
|
13-401
|
13-4012
|
13-4019
|
13-491
|
13-926
|
13-9004*
|
13-9007*
|
|
|
Грузоподъемность, т
|
70
|
71
|
70
|
66,5
|
73
|
65
|
68
|
|
Масса тары вагона, т
|
20,92
|
21,4
|
21,9
|
26,25
|
27,0
|
26
|
25,2
|
|
Осевая нагрузка, тс
|
22,73
|
23,25
|
22,97
|
23,25
|
25,0
|
22,75
|
23,3
|
|
База вагона, мм
|
9 720
|
9 720
|
9 720
|
14 400
|
14 400
|
14 720
|
13 900
|
|
Длина, мм:
- по осям сцепления автосцепок - по концевым балкам рамы |
14 620
13 400 |
14 620
13 400 |
14 620
13 400 |
19 620
18 400 |
19 620
18 400 |
19 620
18 400 |
19 620
18 400 |
|
Высота от УГРмакс, мм
|
1810
|
1820
|
1820
|
1807
|
1807
|
1722
|
1742
|
|
Высота от УГР до уровня пола, мм
|
1310
|
1310
|
1320
|
1310
|
1304
|
1322
|
1395
|
|
Размеры кузова внутри, мм:
- длина - ширина |
13300
2770 |
13300
2770 |
13300
2770 |
18300
2760 |
18300
2830 |
18300
2870 |
18300
2870 |
|
Размер пола с открытыми бортами, мм:
- длина - ширина |
13400
2870 |
13400
2870 |
13400
2870 |
18400
2860 |
18400
2860 |
18300
2870 |
18300
2870 |
|
Высота бортов, мм:
- продольный - торцовый |
500
400 |
500
400 |
-
|
-
|
500
400 |
Нет
400 |
Нет
400 |
|
Площадь пола, м 2
|
36,8
|
36,8
|
36,8
|
50,5
|
51,8
|
52,5
|
52,5
|
Полувагон
Полувагоны осуществляют перевозку сыпучих и навалочных грузов, которые не требуют защиты от атмосферных осадков.
К таким грузам относят:
- руда;
- лес;
- уголь;
- металл;
- автомоильная и сельскохозяйственная техника;
- и др.
|
Технические характеристики
|
Номер модели
| ||||||
|
12-1000
|
12-532
|
12-1505
|
12-1592
|
12-757
|
12-295
|
12-132
| |
|
Грузоподъемность, т
|
69
|
69
|
69
|
71
|
75
|
71
|
70
|
|
Масса тары вагона, т
|
22
|
22,2
|
21,1
|
21,28
|
25
|
23,0
|
24,0
|
|
Осевая нагрузка, тс
|
22,0
|
22,8
|
22,5
|
23,25
|
25
|
23,5
|
23,5
|
|
База вагона, мм
|
8650
|
8650
|
8650
|
8650
|
8670
|
8650
|
8650
|
|
Длина, мм:
- по осям сцепления автосцепок - по концевым балкам рамы |
13920
12700 |
13920
12700 |
13920
12700 |
13920
12800 |
13920
12800 |
13920
12700 |
13920
12780 |
|
Высота от УГР максимальная, мм
|
3484
|
3484
|
3482
|
3492
|
3746
|
3295
|
3800
|
|
Высота от УГР до нижней обвязки, мм
|
1414
|
1416
|
1414
|
1232
|
1423
|
1032
|
1415
|
|
Объем кузова, м 3
|
73
|
73
|
76
|
83
|
85
|
75,2
|
88
|
|
Внутренние размеры кузова, мм:
- ширина - длина - высота |
2878
12068 2060 |
2878
12118 2060 |
2878
12700 2060 |
2878
12700 2240 |
2964
12228 2315 |
2890
12690 2050 |
2911
12750 2365 |
|
Ширина дверного проема при открытых дверях, мм
|
2530
|
2530
|
-
|
-
|
2766
|
-
|
-
|
|
Площадь пола, м 2
|
35,4
|
35,5
|
35,4
|
37,1
|
36,63
|
36,67
|
37,125
|
|
Размер разгрузочных люков, мм
|
1327х 1540
|
1327х 1540
|
Глухо-донный
|
Глухо-донный
|
1370х 1540
|
Глухо-донный
|
14 люков
|
|
Расстояние между поперечными балками полувагона, мм
|
Между средними балками - 1710; между средней и промежуточной - 1710;
между промежуточной и шкворневой - 1760. |
||||||

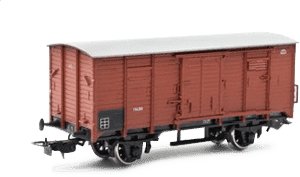

Крытый вагон
Крытый вагон осуществляет перевозку различных грузов, требующих защиты от атмосферных осадков.
К таким грузам можно отнести:
- пищевые продукты;
- промышленные товары;
- приборы;
- станки;
- зерно;
- и многое другое.
|
Показатели размеров вагонов
|
Модели
| ||||||
|
11-217
|
11-066
|
11-264
|
11-270
|
11-276
|
11-260
|
11-280
| |
|
Грузоподъёмность
|
68
|
66
|
68
|
69
|
68
|
68
|
68
|
|
Масса вагона (тара), т
|
23
|
22
|
25
|
24,5
|
26
|
26
|
26
|
|
Длина рамы, мм
|
13870
|
13870
|
13510
|
13870
|
14570
|
15750
|
15750
|
|
Ширина максимальная, мм
|
3249
|
3279
|
3249
|
3266
|
3266
|
3266
|
3266
|
|
Высота максимальная, мм
|
4692
|
4688
|
4545
|
4588
|
4688
|
4588
|
4693
|
|
Высота до уровня пола, мм
|
1286
|
1283
|
1285
|
1286
|
1286
|
1286
|
1286
|
|
Длина кузова внутри, мм
|
13844
|
13844
|
13082
|
13844
|
13844
|
16080
|
15724
|
|
Ширина кузова внутри, мм
|
2764
|
3760
|
2764
|
2764
|
2764
|
2770
|
2764
|
|
Высота кузова по боковой стене, мм
|
2737
|
2791
|
2791
|
2791
|
2800
|
3050
|
3050
|
|
Размеры дверного проема, мм
|
3794х2343
|
2000х2343
|
3794х2343
|
3802х2343
|
3802х2343
|
3973х2717
|
3802х2334
|
|
Размеры загрузочного люка:
|
|
|
|
|
|
|
|
|
в боковой стене
|
690х370
|
690х370
|
614х365
|
615х365
|
614х365
|
614х365
|
614х365
|
|
в крыше
|
D 400
|
D 400
|
D 400
|
D 400
|
D 400
|
D 400
|
D 400
|
|
Объем кузова с учетом объема крыши, кв.м
|
120
|
120
|
114
|
122
|
122
|
138
|
138
|
|
Число люков, шт.
|
|
|
|
|
|
|
|
|
в стенах
|
4
|
4
|
4
|
4
|
4
|
4
|
4
|
|
в крыше
|
4
|
4
|
4
|
4
|
4
|
4
|
4
|
